Beschreibung

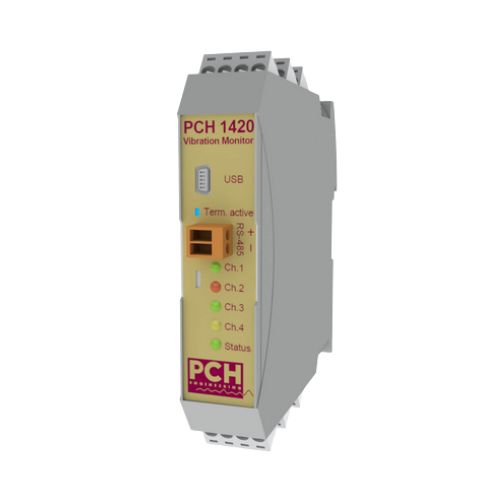

PCH1420 Schwingungsüberwachung mit 6 Messkanälen
Der PCH 1420 ist eine digitale Schwingungsüberwachung mit 4 Eingangskanälen für Vibrationsaufnehmer, mit IEPE PiezoTechnik, oder elektrodynamische- oder Wellenschwingungs- Aufnehmer. Mit 1 Prozesseingang mit Standard Messsignale mit 0-10VDC oder (0) 4-20mA z. Beispiel eines Druckaufnehmers. 1 Drehzahleingang mit TTL Ausgang oder AC Signale. Drehzahlaufnehmer können auch vom Monitor versorgt werden. Der Vibrationsmonitor hat einen Frequenzbereich von 0,7 Hz bis 11,5 kHz, mit dem Anwender eine Schwingungsüberwachung sowohl nach der DIN ISO 10816-3 10- 1000Hz für Maschinenschwingungen, als auch Hochfrequenzbereiche von 2-10 kHz für Wälzlager oder Getriebe überwacht werden können. Auch diese PCH Schwingungsüberwachung mit dem Saffty Relais erfüllt den SIL 2, PL-d Standard nach der DIN EN ISO 13849-1 der Maschinenrichtlinie. Die Software VibStudio mit Trendwert, Zeitsignal und offline Frequenzanalyse erlaubt dem Anwender mit einer Lagerdatenbank umfangreiche Maschinendiagnose.
Das Erweiterungsmodul CHB1120 dient zur betrieblichen Netzwerk Anbindung oder Ferndiagnose, die Ausgangsmodule CHB1121 und CHB1123 erweitern die Analoge- und Relais- Ausgänge. Zur Erweiterung für Prozesssignale dient das CHB1122 Modul.
